Технічна характеристика

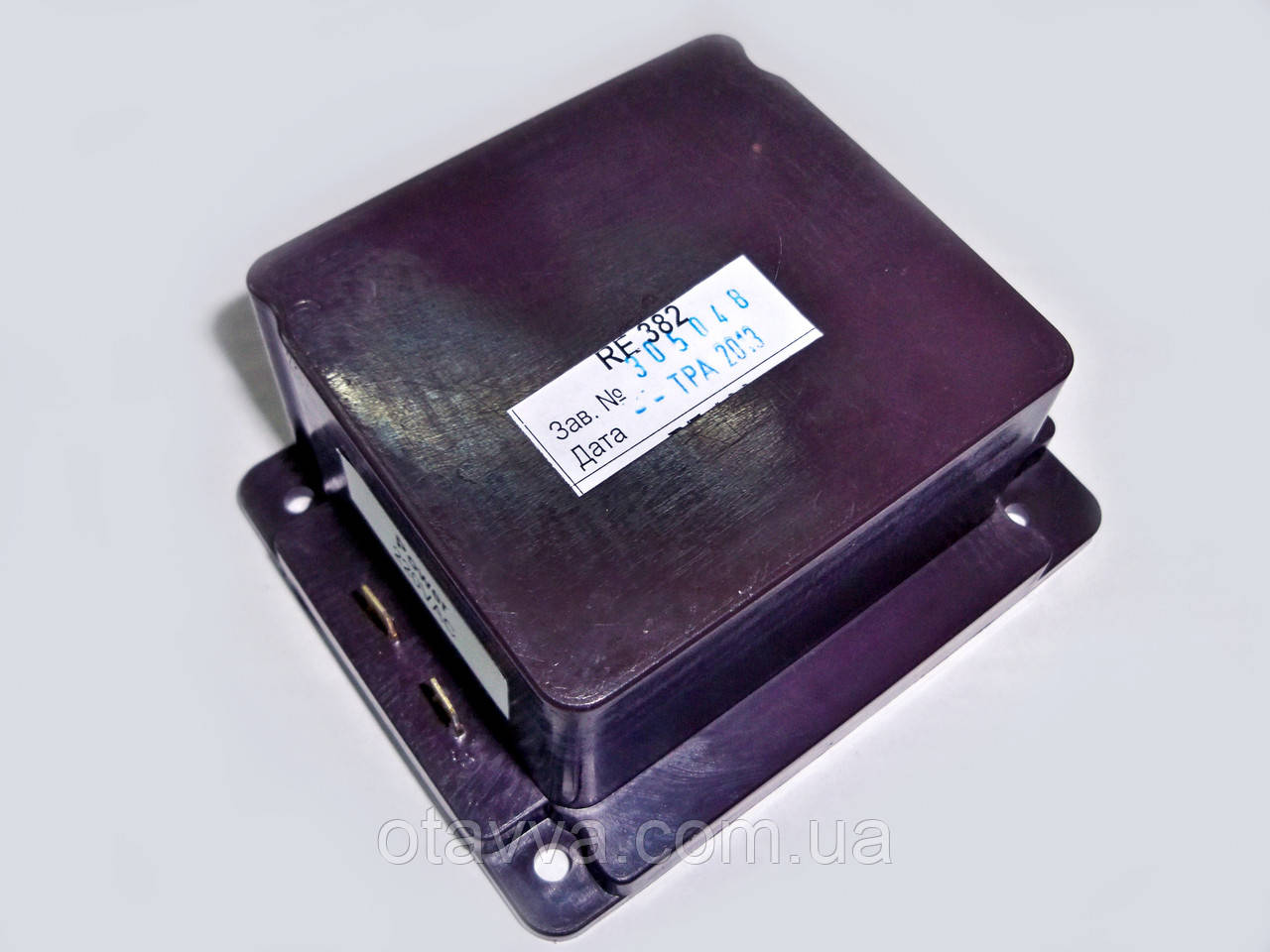

Осциллятор RE-382

УВАГА! Перед вимкненням і витяганням осцилятора з установки, щоб уникнути ураження електричним струмом переконатися, що немає залишкового заряду. Для цього можна між будь-яким вхідним і будь-яким вихідним контактом під'єднати неонову лампу з баластним резистором 510 кОм...1,5Мом і утримувати цей ланцюг замкнутим, поки лампа не згасне. Не рекомендується знімати залишковий заряд за допомогою короткого замикання контактів, тому що це призведе до скорочення терміну експлуатації виробу.

1. Призначення.

1.1. Осцилятор RE-382 призначений для збудження та підтримки плазмової дуги в установках плазмового різання.

2. Опис і робота виробу.

2.1. Осциллятор RE-382 за подавання на його вхід змінної напруги 220 В, 50 Гц генерує на виході короткі високовольтні імпульси в автокошлатному режимі. Амплітудне значення вихідної напруги (імпульсне) — 1 кВ. Вихід осцилятора навантажений на первинну обмотку підвищувального трансформатора  встановлення плазмового різання (до складу осцилятора не входить).

2.2. Під'єднання осцилятора відбувається через дві пари стандартних ножових контактів завширшки 6,3 мм згідно з схемою на рис.1.

Рис.1 . Схема під'єднання.

3. Основні технічні характеристики.

3.1. Напруга живлення (V) — 220 ± 10%.

3.2. Споживана потужність (VA) — 6.

3.3. Напруга на виході (в імп.) 1 ĸV.

3.4. Температура експлуатації — від -10 oС до +50 oС.

3.5. Габаритні розміри (мм) не більш ніж – 115*90*50.

3.6.Маса (кг) не більш ніж                                  0,5.

4. Гарантійні зобов'язання.

4.1. Виробник гарантує відповідність осцилятора заданим вимогам у разі дотримання правил транспортування, зберігання й експлуатації.

4.2. Гарантійний термін експлуатації — 12 місяців від дня введення в експлуатацію, але не більш ніж 16 місяців від дня виготовлення.

4.3. Упродовж гарантійного терміну виробником проводиться безплатний ремонт осцилятора.
