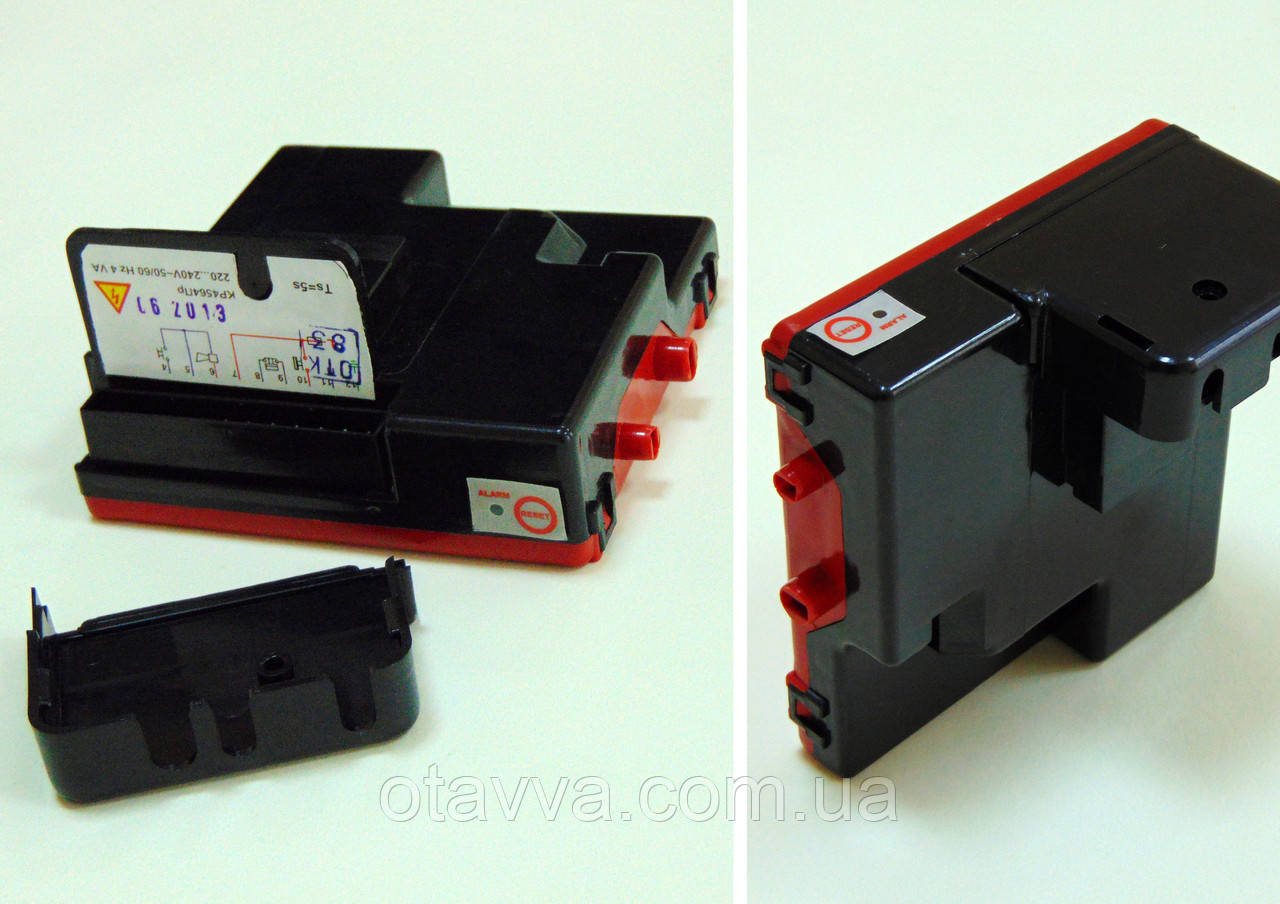

Контролер розпалювання КР4565Пр призначений для прямого розпалювання основного пальника газового котла. Під час подавання на контролер напруги після паузи 3...4с відкривається газовий клапан і збуджується генерація серії високовольтних розрядів на контакті ХР3, під'єднаному до іскрового розрядника. Щойно контакт ХР1 виявить полум'я, генерація розрядів припиниться, а газовий клапан залишиться відкритим, поки не згасне пальник або не буде знято напруження з контролера.

Якщо з моменту початку розпалювання впродовж 5 с полум'я не буде виявлено, газовий клапан закриється, розпалюється, контакти бістабільного реле KV2 перекинеться й контролер заблокується. Стан аварії індицьується світінням неонової лампи HL1. Одночасно на контакт 6 роз'єму ХР2 подається мережева (фазна) напруга. Стан аварійного блокування контролера зберігається незалежно від наявності або відсутності напруги на ньому. Зкидання аварії відбувається вручну натисканням кнопки SB1 або дистанційно замиканням контактів 4 (катод діода VD14) і 5 (нейтраль) роз'єму ХР2. Після скидання цикл розпалювання повторюється спочатку.

Якщо в процесі горіння пропаде газ, за сигналом детектора полум'я клапан подавання газу закриється, і цикл розпалювання знову повториться.

Для живлення клапана подавання газу на контакти 1 і 5 роз'єму XS1 подається випрямлена мережева напруга з моста VD15...VD18.

Детектор полум'я використовує випрямляючі властивості плазми.

Контакт 12 ХР2 під'єднується до контуру заземлення, контакт 11 — до нейтралі. На контакт 10 подається фазна напруга для запуску циклу розпалювання. У разі порушення фазування під'єднання контакт ХР1 не може визначити появу полум'я, і після закінчення безпечного часу запалювання контролер йде в пригоду.

До контакту 9 і 8 під'єднується датчик перегрівання, нормально замкнуті контакти якого забезпечують подавання напруги на випрямлячий міст живлення газового клапана. У разі перегрівання теплоносія контакти датчика розмикаються, ланцюг живлення клапана розривається, і далі повторюється цикл розпалювання, як було описано вище.

На контакт 7 роз'єму ХР2 може бути постійно подана фазна напруга, яка завдяки широкому гумуванню R37 не запускає розпалювання, але дає змогу за світінням індикатора HL1 і наявності напруги на контакті 6 ХР2 визначити стан аварійного блокування і виконати скидання.

Внимание! Якщо в стані аварійного блокування мережева напруга подана на контакт 10, тоді й на контакт 6 видається напруга безпосередньо від мережі без жодних обмежень, якщо ж мережева напруга подана тільки на контакт 7, тоді контакт 6 буде подана напруга через гасяючий резистор R37.
