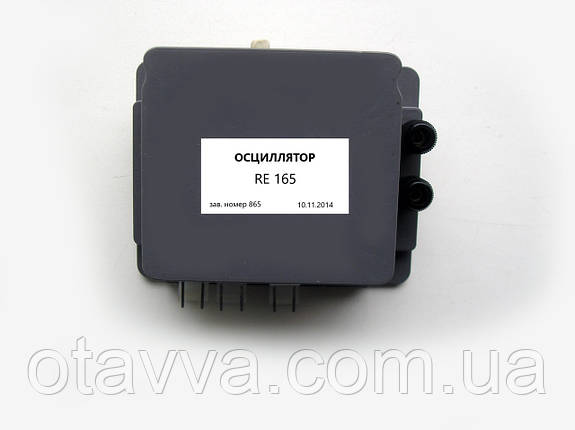

Осциллятор RE 165 призначений для підпалювання та стабілізації дуги в зварювальних апаратах, що працюють у режимі ТИГ (зварювання вольфрамовим електродом)

Технічні характеристики:

1. Напруга живлення — 220 V ± 10%  50 Hz;
2. Споживана потужність — 6.0 ВА;
3. Напруга на виході (в імп.) 6.0 ĸV;
4. Напруга синхронізації — 70÷80 V;
5. Споживаний струм синхрівходу — 10 mA;
6. Габаритні розміри, мм — 114*89*50;
7. Вага:                                 0,5 кг

    Осцилятор використовується у всіх зварювальних апаратах, що працюють у режимі ТИГ, вироблених фірмою «SELMA», наприклад, УДГУ-250, ВСД-02 та ін.

     Осциллятор RE 165 можна використовувати в домашніх умовах для зварювання алюмінію, міді, неіржавкої сталі та інших кольорових металів, маючи зварювальний трансформатор.

     Виробник готовий надати покупцеві (за його бажанням) схемні рішення приставок пристроїв, які легко виготовляються в домашніх умовах для зварювання алюмінію та інших кольорових металів.

     Осциллятор RE 165 паралельного живлення, тобто високовольтні імпульси подаються між загальним дротом (масою) і пальником (див. схему).

      На синхронізувальний вхід RE 165 подається тільки змінна напруга зі вторинного обмотування зварювального трансформатора під час зварювання алюмінію змінним струмом.

       Під час зварювання постійним струмом для запуску осцилятора необхідно на синхрівхід подавати змінну напругу 80 V від додаткового трансформатора, потужністю не більш ніж 10 Вт.
